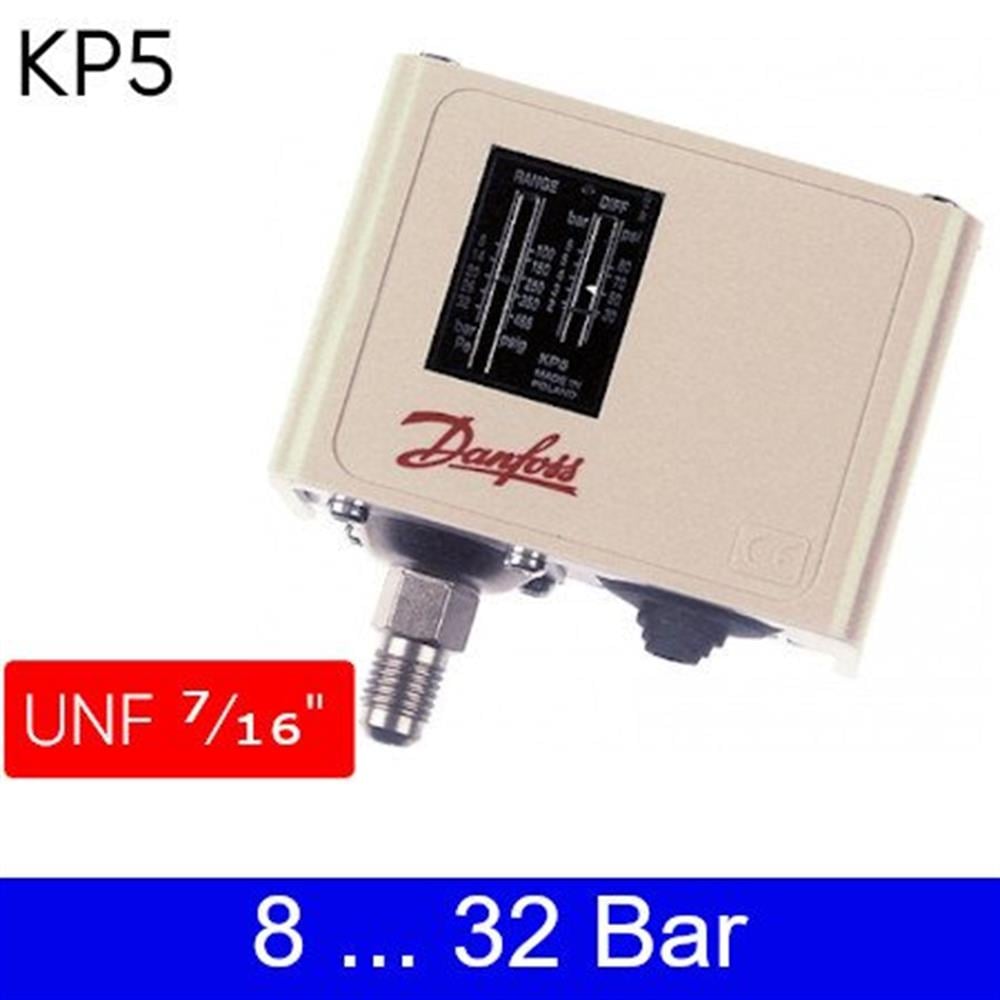

Danfoss KP5 Basınç Anahtarı (060-117166)

Danfoss KP5 basınç anahtarı, yüksek basınç uygulamaları için özel olarak geliştirilmiş, hassasiyet ve güvenilirlik sağlayan bir basınç kontrol cihazıdır. HVAC sistemleri, kompresörler ve endüstriyel ekipmanlarda yaygın olarak kullanılmaktadır.

Teknik Özellikler

• Ürün Kodu: 060-117166
• Model: KP5
• Üretici: Danfoss
• Basınç Ayar Aralığı: 8...32 bar
• Diferansiyel Ayar Aralığı: 1,8...6 bar
• Maksimum Çalışma Basıncı: 34 bar
• Maksimum Test Basıncı: 35 bar
• Resetleme Fonksiyonu: Otomatik
• Basınç Bağlantı Tipi: G (Gaz Diş)
• Basınç Bağlantı Ölçüsü: 1/4”
• Koruma Sınıfı: IP30
• Çalışma Sıcaklık Aralığı: -40°C ila +65°C
• Basınç Algılama Elemanı: Körük
• Bağlantı Standardı: ISO 228-1
• Elektrik Bağlantısı: Lastik kablo rakoru (6–14 mm)
• Kontak Fonksiyonu: SPDT
• Kontak Değerleri:
  • AC15: 10A, 400V
  • AC1: 16A, 400V
  • AC3: 16A, 400V
  • DC13: 12W, 220V
  • LR: 112A, 400V
• Boyutlar: 84 mm x 61 mm x 45 mm
• Ağırlık: Net 0,3 kg, Brüt 0,33 kg
• Yalıtım: 400V – Darbe Gerilimi: 4 kV
• Kısa Devre Koruması: 16A
• Kirlilik Derecesi: 3
• Kablo Kesitleri:
  • Kordon, yüzüklü: 0,5–1,5 mm²
  • Kordon, yüzüksüz: 0,7–2,5 mm²
  • Katı/Damarlı: 0,75–2,5 mm²
• Sertifikalar: CE, UL, RoHS

Çalışma Prensibi

KP5 modeli, sistemdeki basınç belirlenen eşik değerlere ulaştığında devreyi açar veya kapatır. Körük tipi algılama sistemi ile hızlı ve hassas tepki verir. Bu sayede sistem güvenli şekilde kontrol edilir.

Kullanım Alanları

• HVAC Sistemleri: Yüksek basınç hattı denetimi
• Kompresör Sistemleri: Aşırı basınca karşı koruma
• Soğutma Devreleri: Yüksek basınç kontrolü
• Endüstriyel Otomasyon: Güvenlik ve kontrol fonksiyonları
• Enerji ve Proses Uygulamaları: Basınç izleme ve güvenlik

Montaj ve Kurulum

• Montaj Yeri: Titreşimden uzak, kuru ve erişimi kolay bölgeler tercih edilmelidir.
• Bağlantı: Uygun rakorlar kullanılmalı, dişlere zarar verilmemelidir.
• Elektrik: Şemaya uygun bağlantı yapılmalı ve koruma önlemleri alınmalıdır.
• Sızdırmazlık: Tüm bağlantılar test edilerek kaçak kontrolü yapılmalıdır.

Ayar Talimatları

• Kapak çıkarılarak içindeki ayar vidası erişime açılır.
• Saat yönünde çevrilerek ayar basıncı artırılır, ters yönde azaltılır.
• Ayar sonrası sistem basıncı manometre ile kontrol edilmelidir.
• Kapak yeniden takılarak işlem sonlandırılır.

Bakım ve Servis

• Dış yüzey periyodik olarak toz ve kirden arındırılmalıdır.
• Kablo ve bağlantılar gözle kontrol edilmelidir.
• Periyodik kalibrasyon üretici tavsiyelerine uygun yapılmalıdır.
• Ortam koşulları Danfoss önerilerine uygun tutulmalıdır.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Cihaz Devreye Girmiyor: Güç bağlantısı ve sigortalar kontrol edilmelidir.
• Basınç Okuma Hatalı: Algılama yüzeyi temizlenmeli, sistem havası alınmalıdır.
• Sistemde Ani Basınç Değişimi: Ortam sıcaklığı ve titreşim kaynakları gözden geçirilmelidir.
• Bağlantı Noktalarından Kaçak: Sızdırmazlık contaları ve rakorlar kontrol edilmelidir.
