060-110866 | KP36 Basınç Şalteri

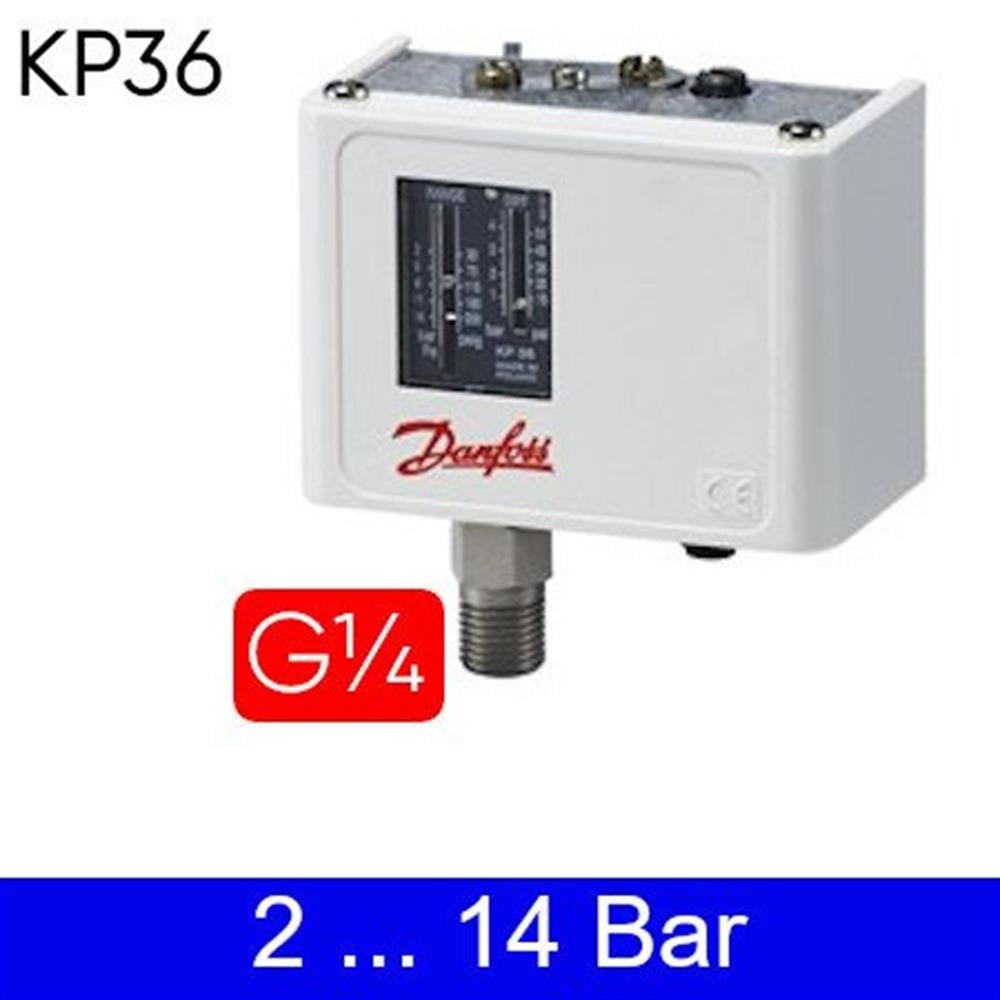

Danfoss KP36 Basınç Anahtarı (060-110866)

Danfoss KP36 basınç anahtarı, endüstriyel ve ticari uygulamalarda güvenilir basınç kontrolü sağlamak üzere tasarlanmış yüksek kaliteli bir cihazdır. HVAC sistemleri, hidrolik devreler ve endüstriyel basınç izleme alanlarında yaygın olarak kullanılmaktadır.

Teknik Özellikler

• Ürün Kodu: 060-110866
• Model: KP36
• Üretici: Danfoss
• Basınç Ayar Aralığı: 2 – 14 bar
• Diferansiyel Ayar Aralığı: 0,7 – 4 bar
• Maksimum Çalışma Basıncı: 17 bar
• Maksimum Test Basıncı: 22 bar
• Resetleme Fonksiyonu: Otomatik
• Basınç Bağlantı Tipi: G (Gaz Diş)
• Basınç Bağlantı Ölçüsü: 1/4”
• Koruma Sınıfı: IP30
• Çalışma Sıcaklık Aralığı: -40°C ila +65°C
• Basınç Algılama Elemanı: Körük
• Bağlantı Standardı: ISO 228-1
• Elektrik Bağlantısı: Lastik kablo rakoru (6–14 mm)
• Kontak Fonksiyonu: SPDT
• Kontak Değerleri:
  • AC15: 10A, 400V
  • AC1: 16A, 400V
  • AC3: 16A, 400V
  • DC13: 12W, 220V
  • LR: 112A, 400V
• Boyutlar: 84 mm x 61 mm x 45 mm
• Ağırlık: Net 0,3 kg, Brüt 0,33 kg
• Yalıtım: 400V – Darbe Gerilimi: 4 kV
• Kısa Devre Koruması: 16A
• Kirlilik Derecesi: 3
• Kablo Kesitleri:
  • Kordon, yüzüklü: 0,5–1,5 mm²
  • Kordon, yüzüksüz: 0,7–2,5 mm²
  • Katı/Damarlı: 0,75–2,5 mm²
• Sertifikalar: CE, UL, RoHS

Çalışma Prensibi

KP36, sistemdeki basınç seviyesini algılayarak önceden belirlenmiş eşik değerine ulaşıldığında devreyi açar veya kapatır. Körük tipi algılama elemanı sayesinde hassas kontrol sağlar ve cihazı güvenli şekilde devreye alır veya devreden çıkarır.

Kullanım Alanları

• HVAC Sistemleri: Isıtma, havalandırma ve soğutma sistemlerinde basınç kontrolü
• Pompa ve Kompresörler: Aşırı basıncın önlenmesi ve cihaz korunması
• Endüstriyel Prosesler: Gıda, kimya, petrokimya tesislerinde güvenlik
• Hidrolik ve Pnömatik Sistemler: Basınç izleme ve otomasyon
• Enerji Üretimi: Buhar türbinlerinde güvenli basınç kontrolü

Montaj ve Kurulum

• Montaj Yeri: Titreşimden uzak, erişilebilir ve kuru alanlar seçilmelidir.
• Bağlantı: Uygun rakor ve bağlantı elemanları kullanılmalı, gevşeklik olmamalıdır.
• Elektrik: Üretici bağlantı şemalarına sadık kalınarak yapılmalıdır.
• Sızdırmazlık: Bağlantılar test edilerek kaçak kontrolü yapılmalıdır.

Ayar Talimatları

• Kapak sökülerek ayar vidası açığa çıkarılır.
• Saat yönünde çevrilerek basınç artırılır, ters yönde azaltılır.
• Ayar sonrası manometre ile kontrol yapılmalıdır.
• Kapağı kapatarak işlem tamamlanır.

Bakım ve Servis

• Cihaz dış yüzeyi düzenli olarak temizlenmelidir.
• Kablo ve bağlantı noktaları gevşeklik, pas vb. yönünden gözlemlenmelidir.
• Kalibrasyon, üretici talimatlarına uygun periyotlarda yapılmalıdır.
• Ortam sıcaklığı ve nem üretici sınırlarında tutulmalıdır.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Cihaz Çalışmıyor: Güç bağlantıları kontrol edilmelidir.
• Basınç Hatalı Okunuyor: Sensör yüzeyi temizlenmeli ve kalibrasyon yapılmalıdır.
• Ani Kapanma: Ortam titreşim ve sıcaklık koşulları kontrol edilmelidir.
• Sızdırmazlık Problemleri: Contalar ve bağlantı elemanları kontrol edilmelidir.
