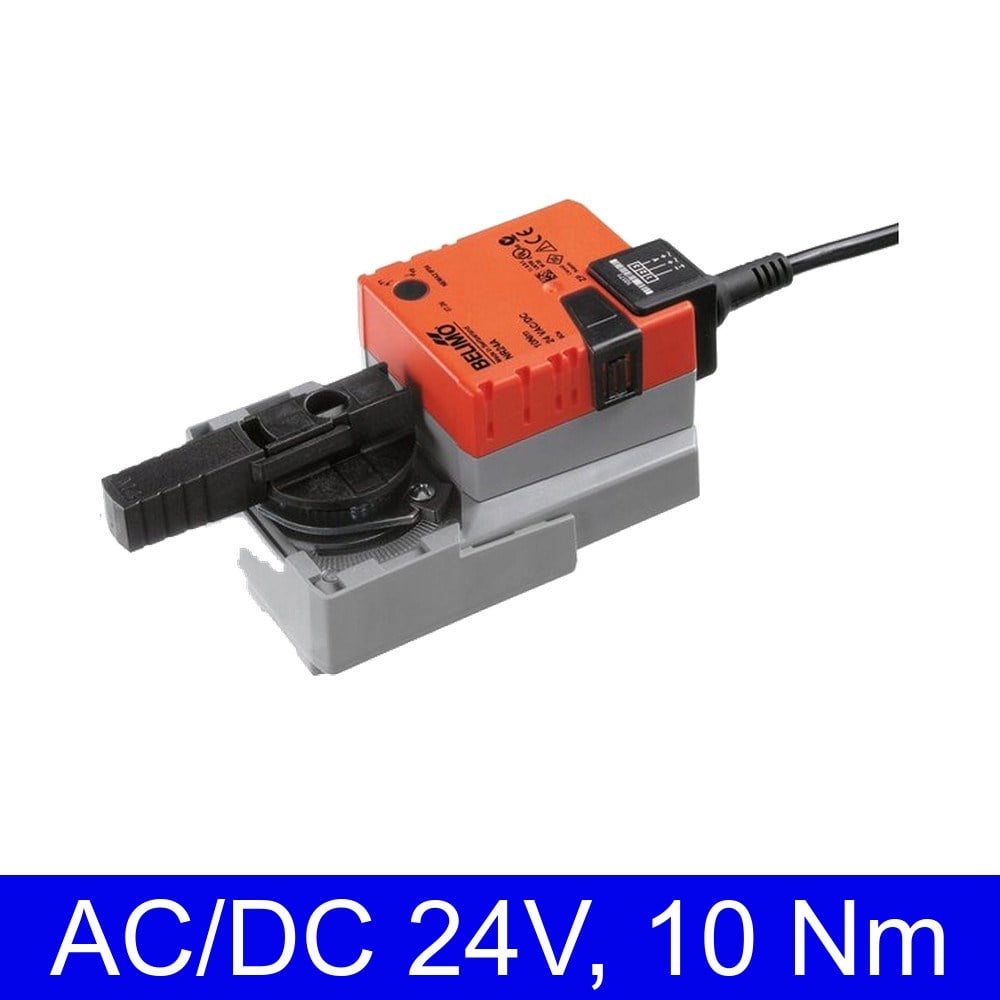

Belimo NR24A-SR Oransal Küresel Vana Motoru
Belimo NR24A-SR, küresel vanaları 2...10 V kontrol sinyaliyle konumlandıran oransal küresel vana motorudur. AC/DC 24 V beslemeyle çalışan motor, 10 Nm tork üretir ve vananın açıklığını kontrol cihazından gelen sinyale orantılı biçimde ayarlar. Sabit ısıtma, havalandırma ve klima (HVAC) sistemlerinde kullanılmak üzere tasarlanmıştır.
Motor, Y girişindeki analog sinyali izleyerek vanayı bu sinyale karşılık gelen konuma getirir. U çıkışındaki ölçüm gerilimi vana konumunu %0...100 aralığında elektriksel olarak gösterir; bu sinyal başka motorlar için kontrol sinyali olarak da kullanılabilir. Bu modülasyon yapısı, vana açıklığının sistemin ihtiyacına göre sürekli olarak ayarlanmasına imkân verir.
Sahada küresel valf olarak da anılan bu vanalarla çalışan motorun gövdesi kapalıdır ve yalnız üretici tarafından açılabilir; bağlantı kablosu cihazdan sökülmez. Montaj ve elektrik bağlantısı yalnız yetkili uzmanlar tarafından yapılmalıdır. Elektrik ve elektronik bileşenler içerdiğinden kullanım ömrü sonunda evsel atık olarak atılmamalı, yerel düzenlemelere uygun biçimde bertaraf edilmelidir. Montaj ayrıntıları ve proje planlaması için üreticinin küresel vana katalogları, montaj kılavuzları ve proje planlama notları esas alınmalıdır.
Öne Çıkan Özellikler:
- Oransal çalışma: Vana yalnız tam açık ya da tam kapalı konumda kalmaz; kontrol sinyaline karşılık gelen ara konumlarda tutulur.
- Kolay montaj: Tek merkezi vidayla vanaya doğrudan takılır; montaj yönü 90°'lik adımlarla seçilebilir.
- Mekanik konum göstergesi: Takılabilir gösterge vananın konumunu motor üzerinden izlemeyi sağlar ve montaj aletini içinde taşır.
- Ayarlanabilir dönme açısı: Mekanik tahditlerle dönme açısı uygulamaya göre sınırlandırılabilir.
- Elle kumanda: Düğmeye basılı tutulduğunda dişli takımı boşa çıkar; düğme kilitlenerek elle konumlandırma sürdürülebilir.
- Yüksek işlevsel güvenilirlik: Aşırı yük korumalıdır, sınır anahtarı gerektirmez ve tahdide ulaşınca otomatik olarak durur.
Kullanım Alanları:
Motor sabit tesisatlar için tasarlanmıştır; uçaklarda ve diğer hava taşıtlarında kullanılmaz. Elektrik bağlantı şemasında donma koruma devresi için dışarıdan müdahale seçeneği yer alır; bu devrelerde dönme yönü tersine çevrilmemelidir. Performans verileri gözetilerek birden fazla motor paralel bağlanabilir.
Motor, güvenlik izolasyon trafosundan beslenmelidir. Dönme yönü anahtarı kapakla örtülüdür ve fabrika ayarı Y2 yönüdür; anahtar yalnız yetkili uzmanlar tarafından değiştirilmelidir. Açık havada kullanımda motor su, kar, buz, güneş ışığı ve aşındırıcı gazlardan korunmalıdır. Gerektiğinde S1A ve S2A yardımcı kontaklar ile P140A, P1000A ve P10000A geri bildirim potansiyometreleri ilave olarak takılabilir. Belimo marka diğer ürünler için Belimo sayfasını ziyaret edebilirsiniz.
