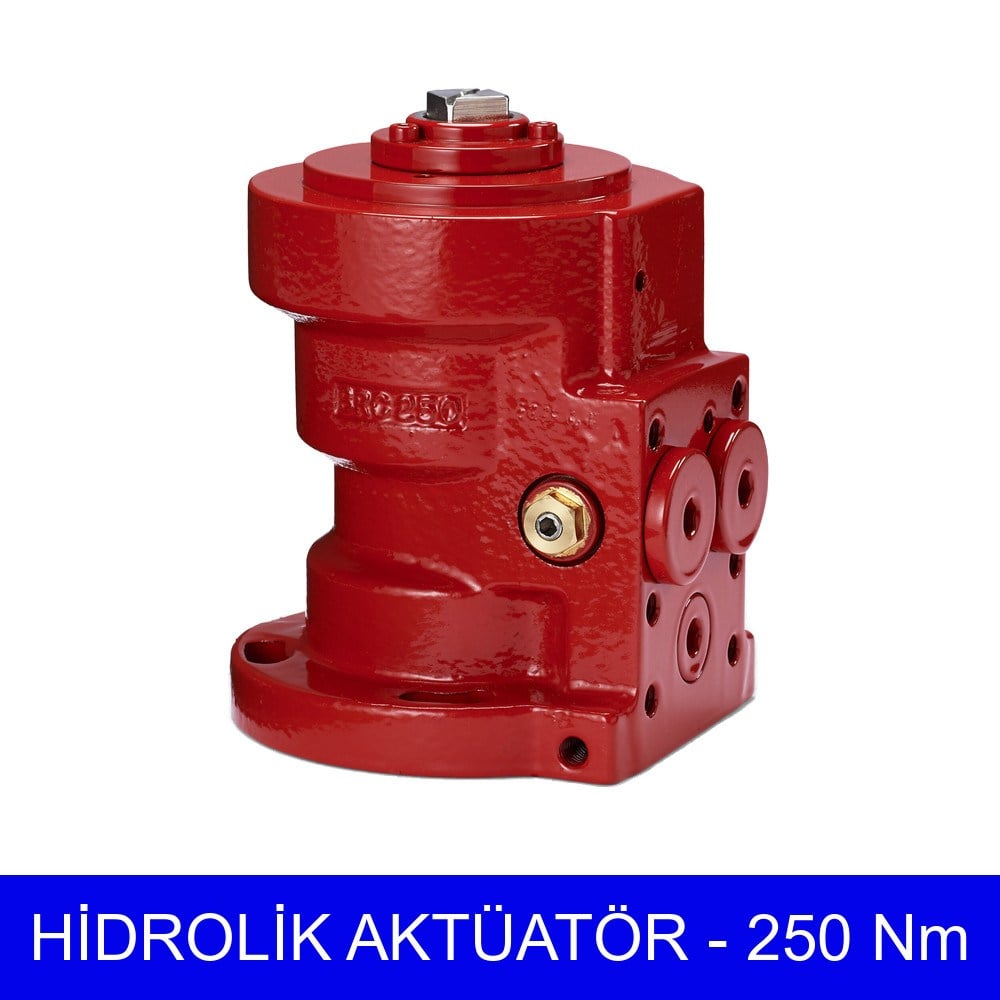

Damcos BRC 250 Çift Etkili Hidrolik Döner Aktüatör 250 Nm 135 Bar
Damcos BRC 250 çift etkili hidrolik döner aktüatör, çeyrek dönüşlü vanaları 90° döndürerek açıp kapatan dengeli bir aktüatördür. 160N1098 kodlu bu model, 250 Nm torku 135 Bar çalışma basıncında üretir; daha düşük basınçlarda tork, önerilen çalışma aralığı içinde basınçla orantılı olarak azalır. BRC serisinin en küçük boyutlarından biri olan aktüatör kompakt bir gövdeye sahiptir.
Çift etkili yapıda aktüatör hem açma hem kapatma yönünde hidrolik basınçla çalışır. A portuna basınç verildiğinde mil üstten bakıldığında saat yönünde döner ve vana kapanır; B portuna basınç verildiğinde ters yönde dönerek vanayı açar. Tork eğrisi ve ana ölçüler üreticinin veri sayfasında verilmiştir.
Aktüatör vanaya bir ara flanş ve vana milinin biçimine göre işlenen bir adaptörle bağlanır; standart dışı mil biçimleri için üreticiden adaptör talep edilebilir. Gövde ve piston küresel grafitli dökümden, gösterge mili paslanmaz çelikten üretilmiştir. Her aktüatör montajdan sonra yıkanır ve portları tapalanarak teslim edilir.
Öne Çıkan Özellikler:
- Dengeli döner çalışma ilkesi: Dengeli döner yapı, vana miline yan kuvvet binmesini ve milin eğilmesini önler.
- Helisel kamalı mil tekniği: Orijinal helisel kamalı mil (helical spline) tekniğiyle kompakt gövdede tutarlı ve yüksek tork üretir; temel tasarımın 30 yılı aşan saha geçmişi vardır.
- Dahili çapraz geçiş valfi: Gövdeye entegre çapraz geçiş (cross-over) valfiyle sade ve kompakt bir tasarıma sahiptir.
- Ayarlanabilir uç konumlar: Dönüşün uç konumları için dahili ayar düzeni bulunur; aktüatör her konumda monte edilebilir.
- Deniz koşullarına uygun yapı: Deniz havasında ve deniz suyu içinde çalışacak biçimde tasarlanmıştır; gövde astar ve alkid son kat boyayla kaplıdır.
- Modüler kontrol donanımına hazır: Kontrol bloğu ve konum göstergesi gibi modüler kontrol donanımları doğrudan aktüatörün üzerine takılabilir.
Kullanım Alanları:
BRC serisi, Emerson'ın denizcilik uygulamaları için geliştirdiği vana uzaktan kumanda sisteminin temel parçalarından biridir. BRC 250 hidrolik döner aktüatör, bilinen çeyrek dönüşlü vana tiplerine uyarlanabilir ve gemilerdeki vanaların uzaktan açılıp kapatılmasında kullanılır.
Aktüatörün üzerine Cetop 3 arayüzlü kontrol bloğu, hidrolik açık/kapalı göstergesi, IP 68 korumalı elektrikli açık/kapalı ya da sürekli konum göstergesi, çift pilot kumandalı çek valf, kısma ve tahliye valfleri ile acil durum kumandası için el pompası gibi seçenekler eklenebilir. Seçenekler arasında daldırma kapağı ve epoksi kaplama da bulunur. Diğer Damcos vana otomasyonu ürünleri için Damcos sayfasına göz atabilirsiniz.
