Damcos VPI-C Vana Pozisyon Göstergesi Üst Parçası

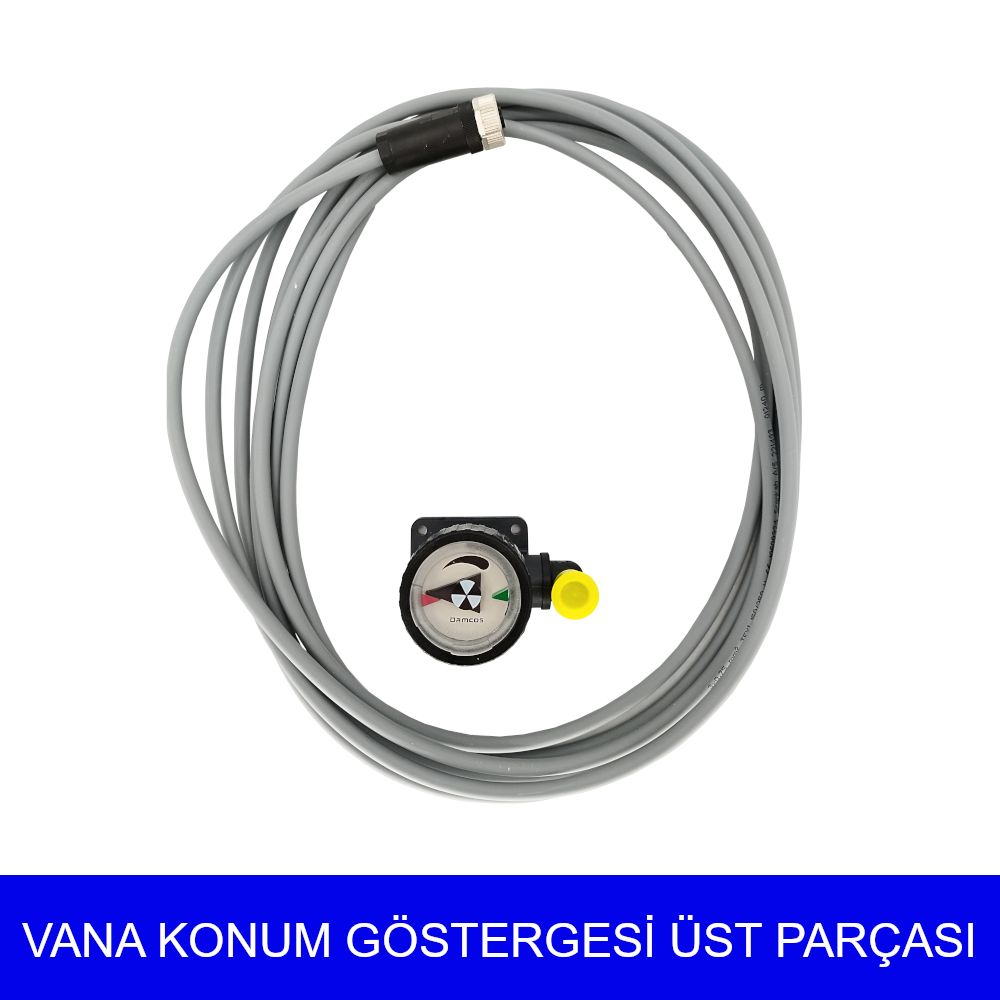

Damcos VPI-C vana pozisyon göstergesi üst parçası V2, gemilerde ve açık deniz tesislerinde kullanılan hidrolik vana uzaktan kumanda sistemlerindeki VPI göstergesinin görsel ve analog elektrikli gösterim bölümüdür. Hidrolik aktüatörle hareket eden vananın tam açık ile tam kapalı arasındaki konumunu yerinde ibreyle, uzaktan ise potansiyometre sinyaliyle izlemeyi sağlar. Paket etiketindeki “VPI-C TOP v2 REPLACEMENT F. v1” ifadesinden anlaşıldığı gibi bu parça, VPI-C göstergelerinde önceki sürüm (V1) üst parçanın yerine kullanılan V2 sürümüdür. Ürün, bağlantı kablosuyla birlikte gelir.
VPI kısaltması İngilizce “Valve Position Indicator”, yani valf pozisyon göstergesi anlamına gelir; Türkçede vana konum göstergesi adı da kullanılır. Üretici veri sayfasına göre VPI her zaman bir üst parça, bir alt parça ve bir dengeleme bloğundan (TC ya da PTC) oluşur. Gösterge, hassas bir dişli motor gibi çalışarak aktüatöre giden ya da aktüatörden dönen hidrolik yağın hacmini ölçer. Aktüatörün hacmine göre seçilen küçük bir dişli kutusu gösterge milini döndürür; dişliler ile mil arasındaki hareket manyetik bir kavrama ile aktarılır. Aktüatör hacmine eşit miktarda yağ göstergeden geçtiğinde ibre bir uç konumdan diğerine ilerler.
VPI-C sürümünde ibrenin hareketi bir potansiyometreye de aktarılır ve vananın ara konumları da elektrik sinyali olarak izlenebilir. Veri sayfası, VPI-C'nin her zaman gerilim bölücü olarak bağlanmasını ve silgeç ucundan çekilen akımın ihmal edilebilir düzeyde tutulmasını ister. Açık konumda alınan sinyal, göstergedeki dişli kutusunun boyutuna bağlıdır. Potansiyometre sinyali standart 4...20 mA akım sinyaline dönüştürülmek istendiğinde üretici, girişi potansiyometre için ayarlanmış bir izolasyon yükselticisi kullanılmasını önerir.
Vananın ara konumlarının izlenmesi gereken uygulamalarda VPI-C, basınç ve sıcaklık dengelemeli PTC bloğu ve 4/3 yön kontrol valfiyle birlikte kullanılır; TC bloğu ve 4/2 yön kontrol valfiyle de kullanılabilir. Üretici VPI göstergesini beş sürümde sunar: yalnız görsel gösterim yapan VPI-V, açık/kapalı şalterli VPI-E, potansiyometreli VPI-C ve çift elektrik işlevli VPI-CE ile VPI-EE. Yalnız uç konumların bildirilmesi yeterli olduğunda VPI-E sürümü tercih edilir.
Damcos, 1960'ta kurulan ve merkezi Danimarka'nın Næstved kentinde bulunan, denizcilik ve açık deniz sektörüne vana uzaktan kumanda sistemleri ile tank izleme ekipmanı sağlayan bir üreticidir. Emerson, Damcos Holding A/S'yi Ocak 2007'de devralmıştır; şirketi devreden ortaklar arasında Danfoss A/S, 3i Group ve Damcos yönetim ekibi yer alır. Damcos ürünleri bugün Emerson bünyesinde sunulur; VPI parçaları piyasada “Damcos / Danfoss” adıyla da anılır. Ürünün üretim yeri Danimarka'dır.
Öne Çıkan Özellikler:
- Analog Konum Bildirimi: Vananın yalnız uç konumları değil, aradaki konumları da potansiyometre üzerinden sürekli bir elektrik sinyaliyle uzağa aktarılır.
- Yerinde Okuma: Gösterge üzerindeki ibre, vananın konumunun elektrik sinyalinden ayrı olarak sahada gözle de okunmasını sağlar.
- Sızdırmaz Aktarım: Dişliler ile gösterge mili arasında mekanik bağlantı bulunmadığından dış kaçak olasılığı ortadan kalkar.
- Ayarlanabilir Skala: İbrenin taradığı skala açısı belirli bir aralıkta ayarlanabilir; aralık teknik tabloda verilmiştir.
Kullanım Alanları:
VPI göstergeleri, aktüatörden uzakta, yön kontrol valfiyle birlikte ortak bir manifold üzerine yerleştirilebilir. Bu düzen sahada kablo çekilmesini ve vanaya doğrudan montajı gerektirmez; aktüatör su altında ya da tehlikeli bölgede bulunsa bile vananın durumu izlenebilir. Damcos VPI-C vana pozisyon göstergesi üst parçası, ara konum bilgisinin gerektiği kumanda hatlarındaki VPI-C göstergelerin bakım ve onarımında kullanılır.
