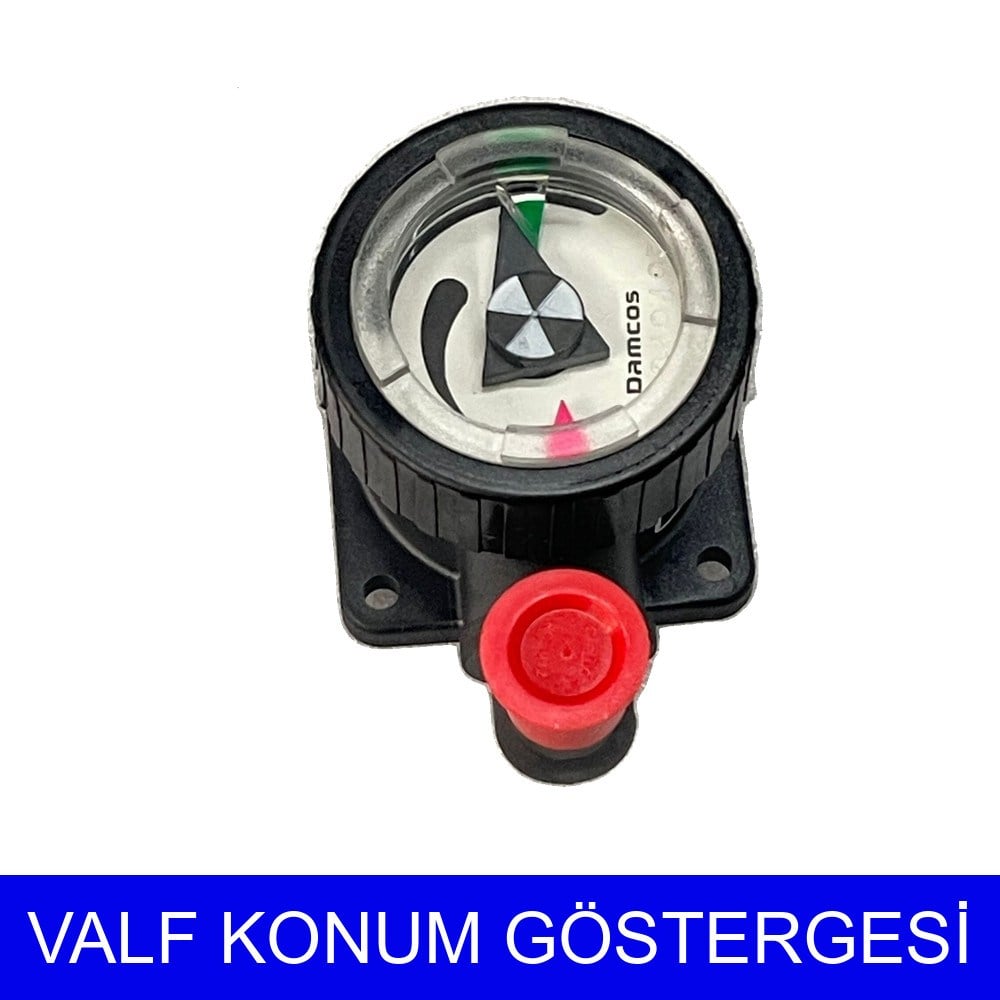

Damcos VPI-E Vana Pozisyon Göstergesi Üst Parçası
Damcos VPI-E vana pozisyon göstergesi üst parçası V2, gemilerde ve açık deniz tesislerinde kullanılan hidrolik vana uzaktan kumanda sistemlerindeki VPI göstergesinin görsel ve elektrikli gösterim bölümüdür. Hidrolik aktüatörle açılıp kapanan vananın durumunu hem yerinde hem de uzaktan izlemeye yarar. Damcos bugün Emerson'a ait bir markadır; bu nedenle ürün piyasada Emerson Damcos adıyla da satılır. Damcos A/S ambalaj etiketinde “VPI-E TOP v2 replacement f. v1” olarak tanımlanan bu parça, VPI-E göstergelerinde kullanılan önceki sürüm (V1) üst parçanın yerine geçer.
VPI kısaltması İngilizce “Valve Position Indicator”, yani valf pozisyon göstergesi anlamına gelir; Türkçede vana konum göstergesi adı da kullanılır. Emerson’un Damcos VPI veri sayfasına göre VPI her zaman bir üst parça, bir alt parça ve bir dengeleme bloğundan (TC ya da PTC) oluşur. Gösterge, hassas bir dişli motor gibi çalışarak aktüatöre giden ya da aktüatörden dönen hidrolik yağın hacmini ölçer; dişliler yağın akış miktarına ve yönüne göre döner. Bu hareket gösterge miline manyetik bir kavrama ile aktarılır. Aktüatörün hacmine eşit miktarda yağ göstergeden geçtiğinde ibre tam açık konumdan tam kapalı konuma ilerler. Böylece vananın durumu, hidrolik hattan geçen yağ hacmi üzerinden izlenir.
Veri sayfası, VPI-E'nin genellikle sıcaklık dengeleme bloğu (TC blok) ile birlikte kullanıldığını belirtir. VPI programı standart CETOP-3 bileşenlerle çalışacak biçimde tasarlanmıştır ve gösterge dört farklı konumda monte edilebilir.
Ürün yalnız üst parçadan ibaret değildir: kutuda bağlantı fişi, gemi tipi kumanda kablosu ve üst parçanın gövdeden çıkarılıp yenisinin takılmasını fotoğraflarla anlatan değişim talimatı da bulunur. Fiş ve kablonun tanımı teknik tabloda verilmiştir.
Üretici VPI göstergesini beş sürümde sunar: yalnız görsel gösterim yapan VPI-V, açık/kapalı şalterli VPI-E, potansiyometre ile ara konumları da bildiren VPI-C ve bunların birleşimi olan VPI-CE ile VPI-EE. Bu ürün VPI-E sürümünün üst parçasıdır; vananın ara konumlarının da izlenmesi gereken uygulamalarda VPI-C sürümü kullanılır.
Damcos, 1960'ta kurulan ve merkezi Danimarka'nın Næstved kentinde bulunan, denizcilik ve açık deniz sektörüne vana uzaktan kumanda sistemleri ile tank izleme ekipmanı sağlayan bir üreticidir. Emerson, Damcos Holding A/S'yi Ocak 2007'de devralmıştır; şirketi devreden ortaklar arasında Danfoss A/S, 3i Group ve Damcos yönetim ekibi yer alır. Damcos ürünleri bugün Emerson bünyesinde sunulur. VPI parçaları piyasada “Damcos / Danfoss” ya da “Damcos (Emerson)” adlarıyla da anılır. Ürünün üretim yeri Danimarka'dır.
Öne Çıkan Özellikler:
- Uç Konum Bildirimi: Vananın iki uç konumu, yani açık ve kapalı durumu, ayrı şalter devreleriyle elektrik sinyaline çevrilir; aynı durum ibreyle yerinde de okunur.
- Sızdırmaz Aktarım: VPI göstergesinde dişliler ile gösterge mili arasında mekanik bağlantı bulunmadığından dış kaçak olasılığı ortadan kalkar.
- Kaçak Göstergesi: VPI göstergesinin miline sıkıca bağlanan küçük bir disk, kaçak göstergesi işlevi görür.
- Ayarlanabilir Skala: İbrenin taradığı skala açısı belirli bir aralıkta ayarlanabilir; aralık teknik tabloda verilmiştir.
Kullanım Alanları:
VPI göstergeleri, aktüatörden uzakta, yön kontrol valfiyle birlikte ortak bir manifold üzerine yerleştirilebilir. Bu düzen sahada kablo çekilmesini ve vanaya doğrudan montajı gerektirmez; aktüatör su altında ya da tehlikeli bölgede bulunsa bile vananın durumu izlenebilir. Damcos VPI-E vana pozisyon göstergesi üst parçası, bu tür kumanda hatlarındaki VPI-E göstergelerin bakım ve onarımında kullanılır.
