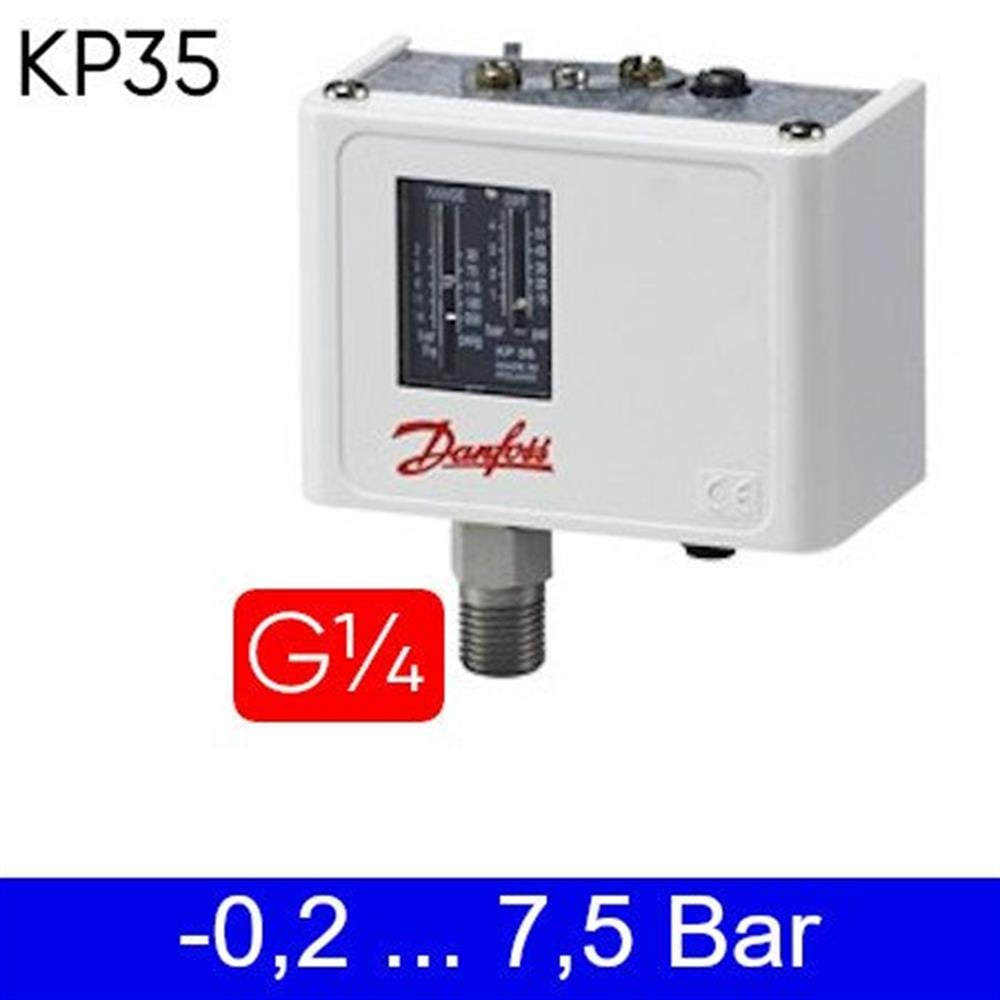

Danfoss KP35 Basınç Anahtarı (060-113366)

Danfoss KP35 basınç anahtarı, düşük ve orta seviyeli basınçların hassas kontrolünü sağlamak için geliştirilmiş güvenilir bir cihazdır. Soğutma, HVAC sistemleri ve genel endüstriyel uygulamalarda yaygın olarak kullanılır.

Teknik Özellikler

• Ürün Kodu: 060-113366
• Model: KP35
• Üretici: Danfoss
• Basınç Ayar Aralığı: -0.2 – 7.5 bar
• Diferansiyel Ayar Aralığı: 0.7 – 4 bar
• Maksimum Çalışma Basıncı: 17 bar
• Maksimum Test Basıncı: 22 bar
• Resetleme Fonksiyonu: Otomatik
• Basınç Bağlantı Tipi: G (Gaz Diş)
• Basınç Bağlantı Ölçüsü: 1/4”
• Koruma Sınıfı: IP30
• Çalışma Sıcaklık Aralığı: -40°C ila +65°C
• Basınç Algılama Elemanı: Körük
• Bağlantı Standardı: ISO 228-1
• Elektrik Bağlantısı: Lastik kablo rakoru (6–14 mm)
• Kontak Fonksiyonu: SPDT
• Kontak Değerleri:
  • AC15: 10A, 400V
  • AC1: 16A, 400V
  • AC3: 16A, 400V
  • DC13: 12W, 220V
  • LR: 112A, 400V
• Boyutlar: 84 mm x 61 mm x 45 mm
• Ağırlık: Net 0,3 kg, Brüt 0,33 kg
• Yalıtım: 400V – Darbe Gerilimi: 4 kV
• Kısa Devre Koruması: 16A
• Kirlilik Derecesi: 3
• Kablo Kesitleri:
  • Kordon, yüzüklü: 0,5–1,5 mm²
  • Kordon, yüzüksüz: 0,7–2,5 mm²
  • Katı/Damarlı: 0,75–2,5 mm²
• Sertifikalar: CE, UL, RoHS

Çalışma Prensibi

KP35, sistemdeki basıncı algılayarak belirlenen eşik seviyelerine ulaşıldığında devreyi açar veya kapatır. Körük tipi algılama mekanizması sayesinde hassasiyetle çalışır ve istenmeyen durumlarda sistemi otomatik olarak devre dışı bırakır.

Kullanım Alanları

• Soğutma Sistemleri: Evaporatör ve kondenser kontrolü
• HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme çözümlerinde
• Pompa ve Kompresörler: Güvenli çalıştırma ve basınç kontrolü
• Endüstriyel Otomasyon: Basınç takibi ve güvenlik uygulamaları
• Proses Uygulamaları: Gıda, kimya ve enerji sektörlerinde güvenlik

Montaj ve Kurulum

• Montaj Yeri: Titreşimsiz, kuru ve kolay erişilebilir alanlar tercih edilmelidir.
• Bağlantı: Rakorlar sıkı bağlanmalı, sızdırmazlık elemanları uygun olmalıdır.
• Elektrik: Bağlantılar şemaya uygun olarak ve yalıtımlı şekilde yapılmalıdır.
• Sızdırmazlık: Devreye almadan önce kaçak testi yapılmalıdır.

Ayar Talimatları

• Üst kapak dikkatlice sökülerek ayar vidalarına ulaşılır.
• Saat yönünde çevrilerek basınç artırılır, ters yönde azaltılır.
• Ayar sonrası sistem basıncı manometre ile kontrol edilmelidir.
• Ayarlama tamamlandıktan sonra kapak güvenli şekilde kapatılmalıdır.

Bakım ve Servis

• Dış yüzey düzenli olarak kuru bir bezle temizlenmelidir.
• Kablo uçları ve bağlantılar gevşeklik ve korozyon açısından kontrol edilmelidir.
• Periyodik kalibrasyon, Danfoss’un önerdiği aralıklarla yapılmalıdır.
• Ortam şartları üretici tavsiyelerine uygun tutulmalıdır.

Sık Karşılaşılan Sorunlar ve Çözümleri

• Cihaz Devreye Girmiyor: Güç bağlantıları ve sigortalar kontrol edilmelidir.
• Basınç Yanlış Algılanıyor: Körük ve ayar vidası temizlenmeli ve kalibre edilmelidir.
• Sistem Erken Kapanıyor: Basınç ayar değeri kontrol edilmelidir.
• Bağlantılarda Sızdırmazlık Sorunu: Teflon bant veya conta eksik olabilir, yeniden montaj yapılmalıdır.
